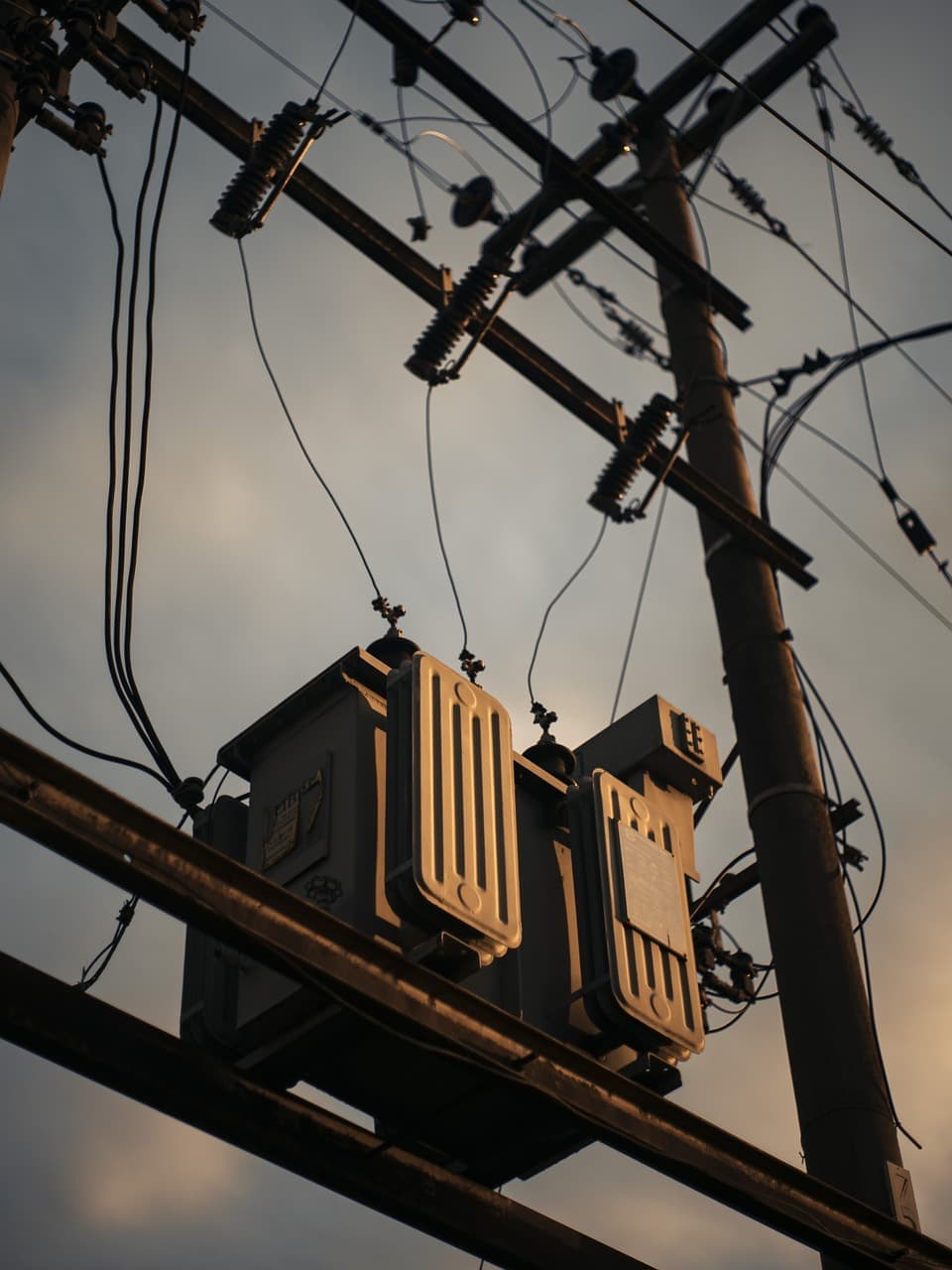

전기 기기 작동 원리: 변압기, 모터, 발전기의 구조와 원리

전기 기기는 전력을 변환하거나 기계적 에너지를 생성하는 장치로, 우리 생활과 산업에서 필수적인 역할을 합니다. 대표적인 전기 기기에는 변압기(Transformer), 전동기(모터, Motor), 발전기(Generator)가 있습니다. 이 글에서는 각 기기의 구조와 동작 원리를 설명하고, 실생활 및 산업에서의 활용을 살펴보겠습니다.





1. 변압기(Transformer)의 원리와 구조

변압기는 교류(AC) 전압을 변환하는 장치로, 전력 송전 및 배전에 필수적인 역할을 합니다. 변압기의 기본 구조는 **1차 코일(Primary Winding), 2차 코일(Secondary Winding), 철심(Core)**으로 이루어져 있습니다.

변압기의 작동 원리

변압기는 전자기 유도(Electromagnetic Induction) 원리를 기반으로 동작합니다. 1차 코일에 교류 전압을 인가하면, 자기장이 생성되어 철심을 통해 2차 코일로 전달됩니다. 이때, 2차 코일에서 유도 전압이 발생하며, 코일의 감은 수(Turns Ratio)에 따라 전압이 변환됩니다.

• 전압 변환 공식:여기서,
  • V1: 1차 전압
  • V2: 2차 전압
  • N1: 1차 코일의 감은 수
  • N2: 2차 코일의 감은 수
• V2 / V1 = N2 / N1

우리나라의 변압기 결선 방법

우리나라에서 일반적으로 사용하는 변압기 결선 방식은 Y-Δ(Y델타) 결선과 Δ-Y(델타-Y) 결선입니다.

1. Y-Δ 결선
   • 고전압 측(1차 권선)은 Y결선, 저전압 측(2차 권선)은 Δ결선 방식입니다.
   • 전압 변환이 원활하며, 3상 부하에 안정적으로 공급할 수 있습니다.
   • 주로 송전 및 배전 변압기에 사용됩니다.
2. Δ-Y 결선
   • 1차 권선은 Δ결선, 2차 권선은 Y결선 방식입니다.
   • 중성점이 존재하여 단상 부하 연결이 가능하며, 변압기 보호가 용이합니다.
   • 주로 변전소 및 가정용 배전 시스템에 활용됩니다.

이러한 결선 방식의 특징과 차이점을 이해하면 변압기의 실제 활용과 설계에 대한 이해도를 높일 수 있습니다.

변압기의 활용 예

• 송전망: 전력 손실을 줄이기 위해 고전압으로 변환하여 장거리 송전 후, 사용 지역에서 저전압으로 변환
• 전자기기 전원 공급: 노트북, 휴대폰 충전기의 어댑터
• 산업용 기계: 전압을 조절하여 적절한 동작을 유도

---

2. 전동기(모터, Motor)의 원리와 구조

전동기는 전기에너지를 기계적 에너지로 변환하는 장치로, 산업과 가정에서 널리 사용됩니다. 대표적인 전동기의 종류에는 직류(DC) 모터와 교류(AC) 모터가 있습니다.

모터의 작동 원리

모터는 전자기력(Electromagnetic Force)을 이용하여 회전 운동을 만듭니다. 전류가 자계 내에서 흐를 때, 로렌츠 힘(Lorentz Force)이 발생하여 회전이 이루어집니다.

• 토크(Torque) 공식:여기서,
  • T: 토크
  • B: 자기장 강도
  • I: 전류
  • L: 도선의 길이
  • r: 회전 반경
• T = B × I × L × r

모터의 활용 예

• 가전제품: 냉장고, 세탁기, 선풍기, 전동칫솔
• 산업용 장비: 로봇, 컨베이어 벨트, 펌프
• 전기 자동차: 배터리 전력을 이용한 구동 장치

---

3. 발전기(Generator)의 원리와 구조

발전기는 기계적 에너지를 전기에너지로 변환하는 장치로, 전력 생산의 핵심 역할을 합니다. 주로 수력, 풍력, 화력, 원자력 발전소에서 사용됩니다.

발전기의 작동 원리

발전기는 패러데이의 전자기 유도 법칙(Faraday's Law of Electromagnetic Induction)을 기반으로 동작합니다. 코일이 자기장 내에서 회전하면 전류가 유도되어 전기가 생성됩니다.

• 유도 전압 공식:여기서,
  • V: 유도 전압
  • N: 코일 감은 수
  • dΦ/dt: 자속의 변화율
• V = N × dΦ/dt

발전기의 활용 예

• 발전소: 대규모 전력 생산(수력, 풍력, 화력, 원자력)
• 비상 발전기: 정전 시 예비 전력 공급
• 자동차 및 항공기: 엔진 동력을 이용한 전기 생성

---

4. 결론: 전기 기기의 역할과 미래 전망

변압기, 모터, 발전기는 현대 산업과 생활에 필수적인 전기 기기입니다. 변압기는 전력 전송을 효율적으로 수행하며, 모터는 전기를 이용하여 기계적 동작을 만들어내고, 발전기는 에너지를 전력으로 변환하여 공급합니다.

최근에는 고효율 전력 변환 기술, 전기 자동차, 스마트 그리드 등의 발전으로 전기 기기의 성능이 더욱 향상되고 있습니다. 친환경 에너지와 결합하여 지속 가능한 발전이 가능하도록 연구가 진행되고 있으며, 앞으로도 이러한 기술이 더욱 발전할 것으로 기대됩니다.

따라서 전기 기기의 원리를 이해하고 이를 적절히 활용하는 것이 중요하며, 전력 시스템의 효율적 운영을 위해 지속적인 연구와 개발이 필요합니다.
